Estado de Disponibilidad: | |
---|---|

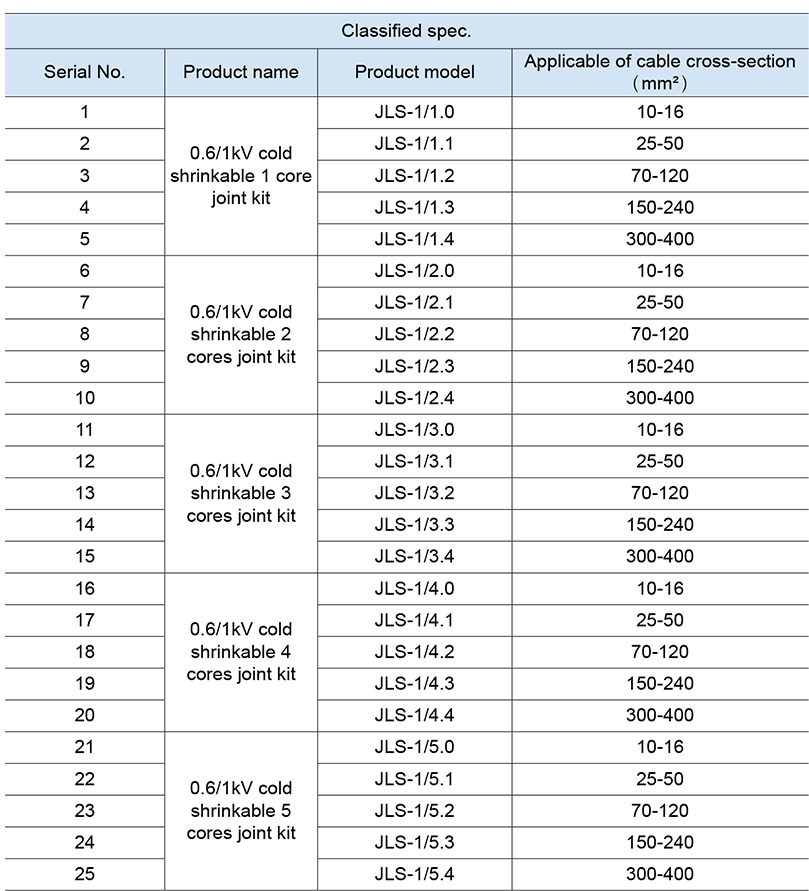

JLS-1/1.0

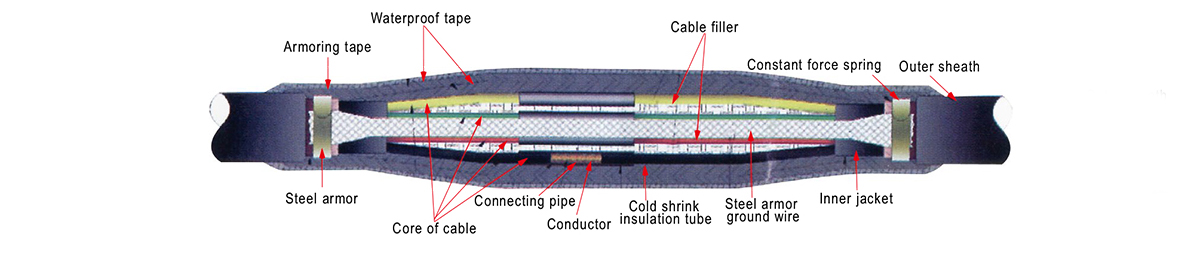

Técnica de contracción en frío:
No es necesario usar fuego ni herramientas especiales, simplemente tire suavemente de la mecha y se retraerá y se acoplará estrechamente al cable, ajustándose fácilmente a varios diámetros de cable.La confiabilidad del aislamiento está garantizada con caucho de silicona líquida que mantiene una presión radial constante en el cuerpo del cable.El aislamiento y la unidad de control de tensión eléctrica se preforman juntos en fábrica, lo que reduce las descargas parciales y la respiración con el cuerpo del cable en todo momento.El rendimiento estable está garantizado por la soldadura ultrasónica del tubo de soporte, lo que proporciona una resistencia a la tracción permanente y una tasa de deformación más baja.El sellado confiable se logra a través de la coordinación del cuerpo de la terminal con la manga del dedo de la rama que se contrae en frío, el tubo de aislamiento y el tubo de sellado de la terminal.Los kits de juntas intermedias utilizan una tecnología de sellado impermeable de tres capas que garantiza una excelente resistencia a la humedad.
Fácil de instalar: instalación simple, operación conveniente, fácil de dominar.La distancia de pelado es corta y la demanda de espacio de instalación es pequeña durante el pretratamiento del cable.Método de puesta a tierra mediante el uso de un resorte de fuerza constante para fijar el cable de tierra sin soldadura ni alambre de cobre atado, y un extremo de la tierra ha sido comprimido con terminal, instalación más conveniente, segura y confiable.Ampliamente utilizado: resistencia a la contaminación, resistencia al envejecimiento, buena hidrofóbica y excelente resistencia a la corrosión, resistencia al frío y resistencia a los rayos ultravioleta, para garantizar un uso estable y a largo plazo.Especialmente adecuado para zonas de gran altitud, frías, húmedas, con niebla salina y con mucha contaminación
Principales parámetros de rendimiento del material de caucho de silicona líquida
Número de serie. | Artículo | Valor | Estándar de prueba | |
Caucho de silicona aislante | Goma de silicona conductora | |||
1 | Dureza JIS A | 40±5 | 40±5 | GB/T531 |
2 | Resistencia a la tracción Mpa | ≥ 6,5 | ≥ 6,5 | GB/T528 |
3 | Alargamiento a la rotura % | ≥ 650 | ≥ 650 | GB/T528 |
4 | Resistencia al desgarro N/mm | ≥ 30 | ≥ 30 | GB/T529 |
5 | Resistividad de volumen | ≥ 5,0 × 10 ^ 14 | ≤ 1,5 × 10 ^ 3 | GB/T1692 |
6 | Permitividad (50MHz) | 2.8-3.5 | GB/T1693 | |
7 | Valor tangente de pérdida dieléctrica | ≤ 0,01 | GB/T1693 | |
8 | Anti-seguimiento | ≥ 1A3.5 | GB/T6553 | |
9 | Rigidez dieléctrica KV/mm | ≥ 26 | GB/T1695 | |
10 | conjunto de tracción | ≤ 10% |
Método fiable de control de tensiones para accesorios de cables termorretráctiles
En la actualidad, existen dos tipos de modos de control de tensión, como el cono de tensión y la tubería de tensión en los accesorios del cable de alimentación de 35 kV y por debajo del voltaje.Utilizando el método del cono de tensión para aliviar la concentración de tensión del campo eléctrico, es el método más fiable y eficaz desde el punto de vista eléctrico.El cono de tensión al cortar el escudo de aislamiento para extenderlo, hace que tenga forma de trompeta, mejora la distribución del campo eléctrico, reduce la intensidad del campo eléctrico de la superficie de fractura de la capa semiconductora exterior, mantiene la vida útil del cable.También es para usar el método de control de cono de tensión para homogeneizar el campo eléctrico en el sistema de 110 kV o mayor voltaje.Si elige el método del tubo de control de tensión, la dispersión del material es grande en el tubo de control de tensión, las desventajas como el rendimiento del producto no es estable y la fuerza de sujeción es pequeña entre los accesorios y el aislamiento del cable, etc. Así que elegimos la alta confiabilidad de modo de control de cono de tensión. |
Norma para la evaluación de cables termorretráctiles
GB11033 Requisitos técnicos básicos de tensión nominal no superior a 26/35 kV accesorios para cables de alimentación.IEC60502 Cable de alimentación aislado y sus accesorios de tensión nominal de 1 kV a 30 kV.GB5589 Procedimiento de prueba de evaluación de cables.GB9327 Procedimiento de prueba de compresión del conductor del cable y junta de conexión mecánica.GB/T14315 Cobre de compresión, terminal de aluminio y tubería de conexión para conductores de alambres y cables.JB7829El terminal de tipo termorretráctil para interiores y exteriores para cables de alimentación de tensión nominal no superior a 26/35 KV.GB/T12706.4-2002 la cuarta parte del cable de alimentación aislado y sus accesorios de tensión nominal de 1 kV a 30 kV: requisitos de prueba para los accesorios del cable de alimentación de tensión nominal de 6 kV a 35 KV.JB/T 10740-2007 Cable de alimentación aislado tipo contráctil en frío de voltaje nominal de 6kV (Um=7.2KV) a 35kV (Um=40.5KV) .JB/T 8144-1995 Requisitos técnicos básicos para los accesorios del cable de alimentación de tensión nominal no superior a 26/35KV.GB311.1-1997 Coordinación de aislamiento para equipos de transmisión y transformación de alta tensión.GB/T 311.2-2002 Coordinación de aislamiento.GB50150-2008 Estándar de prueba de aceptación para equipos eléctricos de ingeniería de instalación de equipos eléctricos.DL/T 620-1997 Protección contra sobretensiones y coordinación de aislamiento para equipos eléctricos de corriente alterna.
Campo de aplicación del producto
La aplicación de nuestros productos fabricados en serie contraíbles en frío: Tensión nominal 0,6/1 kV, sección nominal: 10-630 mm2 de un solo núcleo, dos núcleos, tres núcleos, cuatro núcleos y cinco núcleos de cable de alimentación con aislamiento de caucho y polietileno reticulado;
Tensión nominal 8,7/10KV, 8,7/15KV, sección nominal: 25-630 mm2;
Tensión nominal 12/20KV, 18/20KV, sección nominal: 25-400 mm2;
Tensión nominal 21/35KV, 26/35KV, sección nominal: 50-500 mm2;
Unipolar y tripolar de polietileno reticulado aislado y
Cable de alimentación con aislamiento de goma.
Entorno y condiciones de aplicación
Nivel de contaminación ambiental: área contaminada nivel IV;
Las propiedades como el nivel de aislamiento, la capacidad de carga de corriente, la temperatura de trabajo a largo plazo y la temperatura de cortocircuito, etc., cumplen con los requisitos técnicos de los cables de soporte.Ampliamente utilizado en las industrias de energía eléctrica, petróleo, química
ingeniería, minas, ferrocarriles, acero, etc. especialmente adecuado para niebla salina, frío severo, alta humedad y calor, y las ocasiones desfavorables usan llama abierta.
Técnica de contracción en frío:
No es necesario usar fuego ni herramientas especiales, simplemente tire suavemente de la mecha y se retraerá y se acoplará estrechamente al cable, ajustándose fácilmente a varios diámetros de cable.La confiabilidad del aislamiento está garantizada con caucho de silicona líquida que mantiene una presión radial constante en el cuerpo del cable.El aislamiento y la unidad de control de tensión eléctrica se preforman juntos en fábrica, lo que reduce las descargas parciales y la respiración con el cuerpo del cable en todo momento.El rendimiento estable está garantizado por la soldadura ultrasónica del tubo de soporte, lo que proporciona una resistencia a la tracción permanente y una tasa de deformación más baja.El sellado confiable se logra a través de la coordinación del cuerpo de la terminal con la manga del dedo de la rama que se contrae en frío, el tubo de aislamiento y el tubo de sellado de la terminal.Los kits de juntas intermedias utilizan una tecnología de sellado impermeable de tres capas que garantiza una excelente resistencia a la humedad.
Fácil de instalar: instalación simple, operación conveniente, fácil de dominar.La distancia de pelado es corta y la demanda de espacio de instalación es pequeña durante el pretratamiento del cable.Método de puesta a tierra mediante el uso de un resorte de fuerza constante para fijar el cable de tierra sin soldadura ni alambre de cobre atado, y un extremo de la tierra ha sido comprimido con terminal, instalación más conveniente, segura y confiable.Ampliamente utilizado: resistencia a la contaminación, resistencia al envejecimiento, buena hidrofóbica y excelente resistencia a la corrosión, resistencia al frío y resistencia a los rayos ultravioleta, para garantizar un uso estable y a largo plazo.Especialmente adecuado para zonas de gran altitud, frías, húmedas, con niebla salina y con mucha contaminación
Principales parámetros de rendimiento del material de caucho de silicona líquida
Número de serie. | Artículo | Valor | Estándar de prueba | |
Caucho de silicona aislante | Goma de silicona conductora | |||
1 | Dureza JIS A | 40±5 | 40±5 | GB/T531 |
2 | Resistencia a la tracción Mpa | ≥ 6,5 | ≥ 6,5 | GB/T528 |
3 | Alargamiento a la rotura % | ≥ 650 | ≥ 650 | GB/T528 |
4 | Resistencia al desgarro N/mm | ≥ 30 | ≥ 30 | GB/T529 |
5 | Resistividad de volumen | ≥ 5,0 × 10 ^ 14 | ≤ 1,5 × 10 ^ 3 | GB/T1692 |
6 | Permitividad (50MHz) | 2.8-3.5 | GB/T1693 | |
7 | Valor tangente de pérdida dieléctrica | ≤ 0,01 | GB/T1693 | |
8 | Anti-seguimiento | ≥ 1A3.5 | GB/T6553 | |
9 | Rigidez dieléctrica KV/mm | ≥ 26 | GB/T1695 | |
10 | conjunto de tracción | ≤ 10% |
Método fiable de control de tensiones para accesorios de cables termorretráctiles
En la actualidad, existen dos tipos de modos de control de tensión, como el cono de tensión y la tubería de tensión en los accesorios del cable de alimentación de 35 kV y por debajo del voltaje.Utilizando el método del cono de tensión para aliviar la concentración de tensión del campo eléctrico, es el método más fiable y eficaz desde el punto de vista eléctrico.El cono de tensión al cortar el escudo de aislamiento para extenderlo, hace que tenga forma de trompeta, mejora la distribución del campo eléctrico, reduce la intensidad del campo eléctrico de la superficie de fractura de la capa semiconductora exterior, mantiene la vida útil del cable.También es para usar el método de control de cono de tensión para homogeneizar el campo eléctrico en el sistema de 110 kV o mayor voltaje.Si elige el método del tubo de control de tensión, la dispersión del material es grande en el tubo de control de tensión, las desventajas como el rendimiento del producto no es estable y la fuerza de sujeción es pequeña entre los accesorios y el aislamiento del cable, etc. Así que elegimos la alta confiabilidad de modo de control de cono de tensión. |
Norma para la evaluación de cables termorretráctiles
GB11033 Requisitos técnicos básicos de tensión nominal no superior a 26/35 kV accesorios para cables de alimentación.IEC60502 Cable de alimentación aislado y sus accesorios de tensión nominal de 1 kV a 30 kV.GB5589 Procedimiento de prueba de evaluación de cables.GB9327 Procedimiento de prueba de compresión del conductor del cable y junta de conexión mecánica.GB/T14315 Cobre de compresión, terminal de aluminio y tubería de conexión para conductores de alambres y cables.JB7829El terminal de tipo termorretráctil para interiores y exteriores para cables de alimentación de tensión nominal no superior a 26/35 KV.GB/T12706.4-2002 la cuarta parte del cable de alimentación aislado y sus accesorios de tensión nominal de 1 kV a 30 kV: requisitos de prueba para los accesorios del cable de alimentación de tensión nominal de 6 kV a 35 KV.JB/T 10740-2007 Cable de alimentación aislado tipo contráctil en frío de voltaje nominal de 6kV (Um=7.2KV) a 35kV (Um=40.5KV) .JB/T 8144-1995 Requisitos técnicos básicos para los accesorios del cable de alimentación de tensión nominal no superior a 26/35KV.GB311.1-1997 Coordinación de aislamiento para equipos de transmisión y transformación de alta tensión.GB/T 311.2-2002 Coordinación de aislamiento.GB50150-2008 Estándar de prueba de aceptación para equipos eléctricos de ingeniería de instalación de equipos eléctricos.DL/T 620-1997 Protección contra sobretensiones y coordinación de aislamiento para equipos eléctricos de corriente alterna.
Campo de aplicación del producto
La aplicación de nuestros productos fabricados en serie contraíbles en frío: Tensión nominal 0,6/1 kV, sección nominal: 10-630 mm2 de un solo núcleo, dos núcleos, tres núcleos, cuatro núcleos y cinco núcleos de cable de alimentación con aislamiento de caucho y polietileno reticulado;
Tensión nominal 8,7/10KV, 8,7/15KV, sección nominal: 25-630 mm2;
Tensión nominal 12/20KV, 18/20KV, sección nominal: 25-400 mm2;
Tensión nominal 21/35KV, 26/35KV, sección nominal: 50-500 mm2;
Unipolar y tripolar de polietileno reticulado aislado y
Cable de alimentación con aislamiento de goma.
Entorno y condiciones de aplicación
Nivel de contaminación ambiental: área contaminada nivel IV;
Las propiedades como el nivel de aislamiento, la capacidad de carga de corriente, la temperatura de trabajo a largo plazo y la temperatura de cortocircuito, etc., cumplen con los requisitos técnicos de los cables de soporte.Ampliamente utilizado en las industrias de energía eléctrica, petróleo, química
ingeniería, minas, ferrocarriles, acero, etc. especialmente adecuado para niebla salina, frío severo, alta humedad y calor, y las ocasiones desfavorables usan llama abierta.
