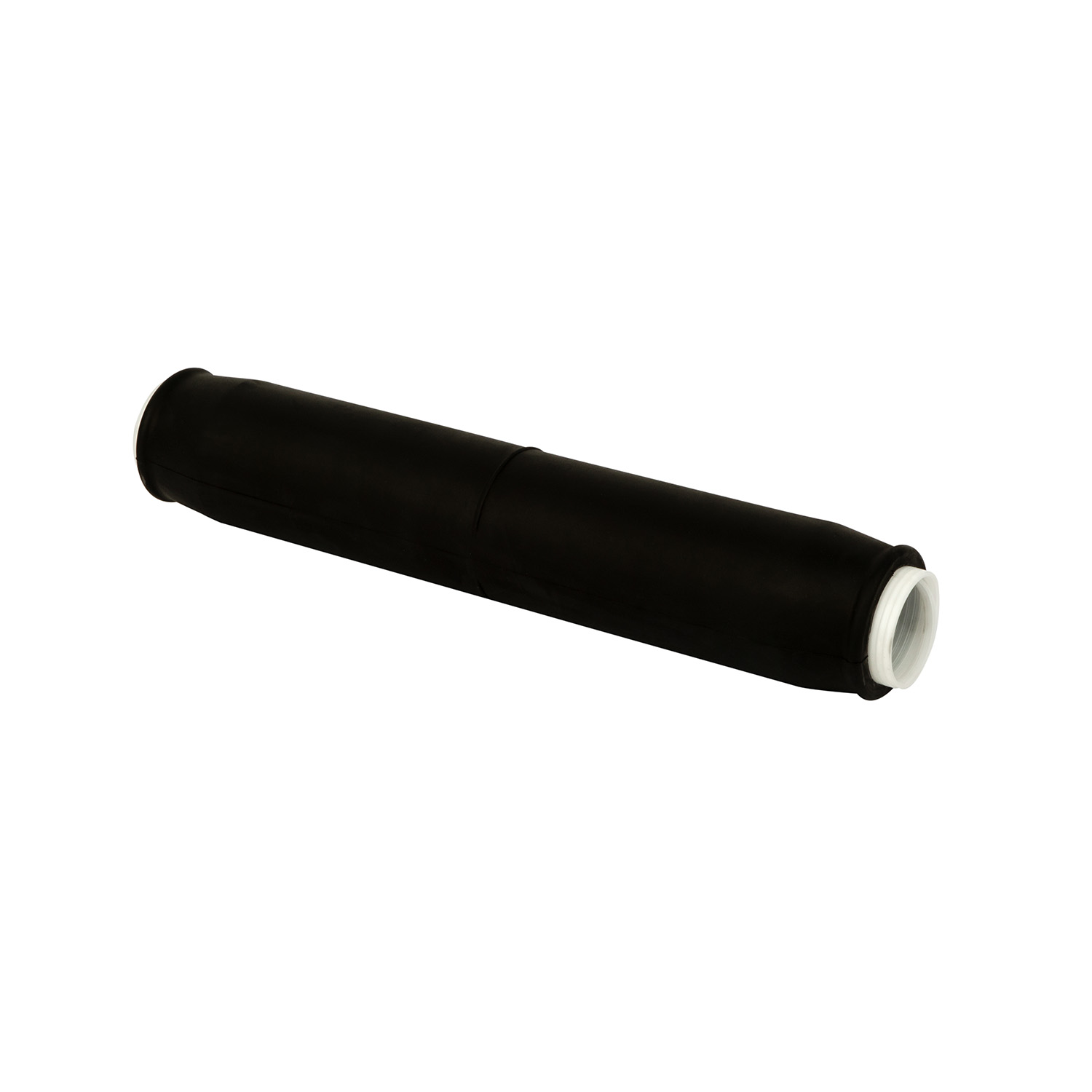

JLS-15/3*50
Técnica de encogimiento completo:
sin el trabajo de fuego y las herramientas especiales, simplemente tirar de la mecha suavemente, se retraerá dependiendo de su propia elasticidad, por lo que se adhiere al cable de cerca, cada especificación se puede aplicar a una variedad de diámetro del cable, una fuerte compatibilidad con el diámetro del cable.
Confiabilidad del aislamiento:
utilizando caucho líquido de silicona para garantizar un buen aislamiento y alta elasticidad. Mantenga siempre una presión radial constante sobre el cuerpo del cable después de la instalación, el cuerpo principal de aislamiento de producto y la unidad de control de tensión eléctrica se realiza en su conjunto en fábrica, poca capacidad de descarga parcial, 'respiración' con el cuerpo del cable simultáneamente.
Rendimiento estable:
tubo de soporte que utiliza soldadura ultrasónica, para garantizar la confiabilidad y estabilidad de los productos, la tracción permanente y la tasa de deformación más baja, mejoran el período de garantía de los productos.
Sellado confiable:
la coordenada del cuerpo terminal con la manga de los dedos de la rama encogida fría, la tubería de aislamiento de encogimiento frío y el tubo de sello terminal de retroceso frío; Los kits de articulación intermedios adoptan con tres capas de tecnología de sellado impermeable, para garantizar un excelente rendimiento de la humedad de los accesorios de la humedad del sello.
Fácil de instalación:
instalación simple, operación conveniente, fácil de dominar. La distancia de desnudación es corta y la demanda de espacio de instalación es poco mientras se practica el cable. Método de conexión a tierra utilizando el resorte de fuerza constante para fijar el cable de tierra sin soldadura o alambre de cobre atado, y un extremo del suelo se ha comprimido con instalación terminal, más conveniente, segura y confiable.
Uso ampliamente:
resistencia a la contaminación, resistencia al envejecimiento, buen hidrófobo y tiene una excelente resistencia a la corrosión, resistencia al frío y resistencia a los rayos ultravioleta, para garantizar el uso de rendimiento a largo plazo y estable. Especialmente adecuado para áreas de contaminación de gran altitud, fría, húmedo, salina y pesadas
Parámetros de rendimiento principales del material de goma de silicona líquida
| Número de serie | Artículo | Valor | Estándar de prueba | |
| Goma de silicona aislante | Caucho de silicona conductora | |||
| 1 | Dureza jis un | 40 ± 5 | 40 ± 5 | GB/T531 |
| 2 | MPA de resistencia a la tracción | ≥ 6.5 | ≥ 6.5 | GB/T528 |
| 3 | Alargamiento en break % | ≥ 650 | ≥ 650 | GB/T528 |
| 4 | Fuerza de desgarro n/mm | ≥ 30 | ≥ 30 | GB/T529 |
| 5 | Resistividad de volumen | ≥ 5.0 × 10^14 | ≤ 1.5 × 10^3 | GB/T1692 |
| 6 | Permitividad (50MHz) | 2.8-3.5 | GB/T1693 | |
| 7 | Valor tangente de pérdida dieléctrica | ≤ 0.01 | GB/T1693 | |
| 8 | Anti-seguimiento | ≥ 1a3.5 | GB/T6553 | |
| 9 | Resistencia dieléctrica KV/mm | ≥ 26 | GB/T1695 | |
| 10 | Set de tracción | ≤ 10% | ||
Método de control de tensión confiable para accesorios de cable de retroceso en frío
| En la actualidad, hay dos tipos de modos de control de estrés, como el cono de estrés y el tubo de tensión en los accesorios de cable de alimentación de 35 kV y por debajo del voltaje. Utilizando el método de cono de estrés alivia la concentración de estrés del campo eléctrico, es el método más confiable y más efectivo desde el punto de vista eléctrico. El cono de estrés cortando el escudo de aislamiento para que se extienda, haga que su forma sea una forma de trompeta, mejoró la distribución del campo eléctrico, reduzca la intensidad del campo eléctrico de la superficie de fractura de la capa semi-conductora externa, mantenga la vida útil del cable. También es utilizar el método de control de cono de estrés para homogeneizar el campo eléctrico en el sistema de 110 kV o mayor voltaje. Si elige el método del tubo de control de tensión, la dispersión del material es grande del tubo de control de tensión, las desventajas como el rendimiento del producto no son estables y la fuerza de retención es pequeña entre los accesorios y el aislamiento del cable, etc., por lo que elegimos la alta fiabilidad del modo de control del cono de tensión. |  |
Estándar para las evaluaciones de cable de retiro en frío
GB11033 Requisitos ecínicos básicos de voltaje nominal no superiores a los accesorios de cable de alimentación de 26/35 kV.
IEC60502 Cable de alimentación aislado y sus accesorios de voltaje nominal de 1 kV a 30 kV.
GB5589 Procedimiento de prueba de evaluaciones de cable.
GB9327 Procedimiento de prueba de compresión del conductor del cable y junta de conexión mecánica.
Cobre de compresión GB/T14315, terminal de aluminio y tubo de conexión para conductores de cable y cables.
JB7829 La terminal de tipo de calor interiores y exteriores encogibles para cables de potencia de voltaje nominal no es superior a 26/35 kV.
GB/T12706.4-2002 La cuarta parte del cable de alimentación aislado y sus accesorios de voltaje nominal de 1 kV a 30 kV: requisitos de prueba para los accesorios de cable de alimentación del voltaje nominal de 6 kV a 35 kV.
JB/T 10740-2007 Cable de alimentación aislada Evalorías de tipo encogible en frío del voltaje nominal 6kV (um = 7.2kV) a 35kV (um = 40.5kV).
JB/T 8144-1995 Requisitos técnicos básicos para los accesorios de cable de alimentación de voltaje nominal no superiores a 26/35kV.
GB311.1-1997 Coordinación de aislamiento para equipos de transmisión y transformación de alto voltaje.
GB/T 311.2-2002 Coordinación de aislamiento.
GB50150-2008 Estándar de prueba de aceptación para equipos eléctricos Ingeniería de equipos eléctricos.
DL/T 620-1997 Protección contra la sobretensión y coordinación de aislamiento para equipos eléctricos de CA.
Rango de aplicaciones de productos
La aplicación de nuestros productos fabricados en la serie redirigible en frío: voltaje nominal 0.6/1 kV, sección nominal: núcleo único de 10-630 mm2, dos núcleos, tres núcleos, cuatro núcleos y cinco núcleos de cable de alimentación de polietileno aislado y con aislamiento de caucho;
Voltaje nominal 8.7/10kV, 8.7/15kV, sección nominal: 25-630 mm2;
Voltaje nominal 12/20kV, 18/20kV, sección nominal: 25-400 mm2;
Voltaje nominal 21/35kV, 26/35kV, sección nominal: 50-500 mm2;
Un solo núcleo y tres núcleos de polietileno reticulado aislado y
Cable de alimentación de goma aislada.
Entorno y condiciones de aplicación
Nivel de contaminación ambiental: área contaminada de nivel IV;
Las propiedades, como el nivel de aislamiento, la capacidad de transporte de corriente, la temperatura de trabajo a largo plazo y la temperatura de cortocircuito, etc. cumplen con los requisitos técnicos de los cables de soporte. Ampliamente utilizado en las industriales de energía eléctrica, petróleo, químico
Ingeniería, mina, ferrocarril, acero, etc. Especialmente adecuado para niebla de sal, frío severo, alto húmedo húmedo y las ocasiones de uso desfavorable de uso abierto.
