Los aisladores se utilizan ampliamente en líneas aéreas de transmisión para proporcionar soporte mecánico y protección eléctrica, así como en líneas de distribución y subestaciones.El caucho de silicona es el material de aislamiento polimérico más utilizado para aisladores de alto voltaje. Aislador compuesto de la marca HAIVO hecho de caucho de silicona. Dependiendo de las consideraciones de voltaje, se utilizan diferentes tipos de aisladores en los sistemas de energía, tenemos aislador de clavija, aislador de tensión, aislador de suspensión. aislador de poste, aislador de barra larga, aislador de poste horizontal, aislador de ferrocarril, aislador de grillete, aislador de estancia.
Estado de Disponibilidad: | |
---|---|
ligero, irrompible, hidrofóbico, resistente a las radiaciones UV de ozono, resistente a los terremotos

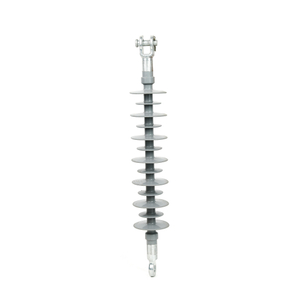

¿Aislante de suspensión de barra larga? Aisladores compuestos para aplicaciones de línea de transmisión de energía aérea de alto voltaje
Para tensión nominal hasta 550 kV líneas de transmisión de energía de soporte, suspensión y aislamiento.
Clasificaciones: Hasta 500kV.
Normas: IEC 61109
Aislador compuesto para sistema de distribución de energía CA
Características: Operación segura y confiable con alta resistencia mecánica.Diseño compacto y peso ligero que es conveniente para el transporte.Buena capacidad antivibración.Buena capacidad antihumedad.Buenas actuaciones eléctricas Fuerte capacidad anti-contaminación falshover.Alto rendimiento antienvejecimiento, perfecto para su uso en condiciones de gran altitud.Fácil para el mantenimiento.

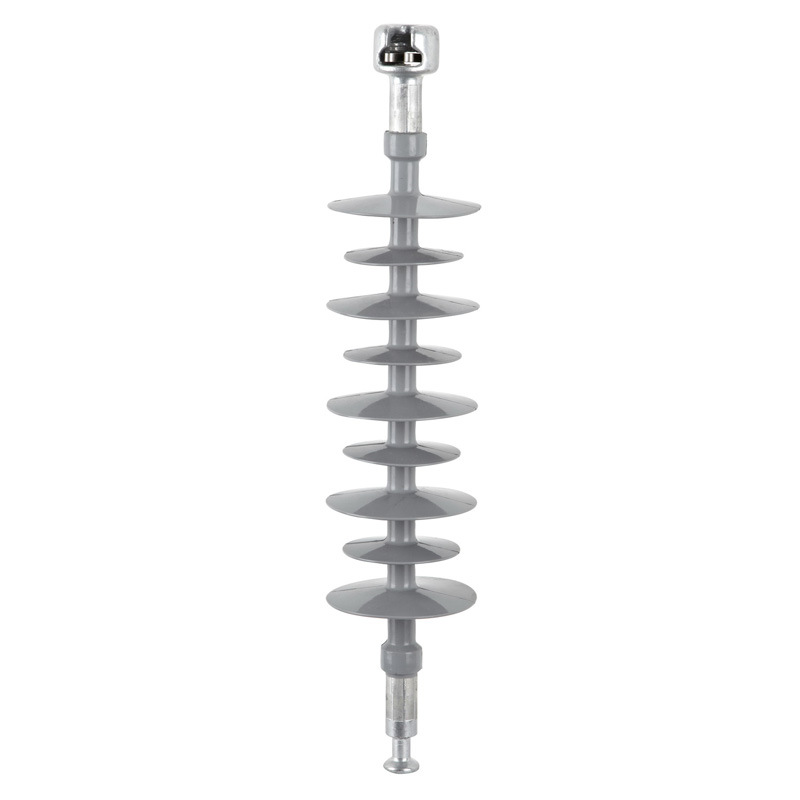

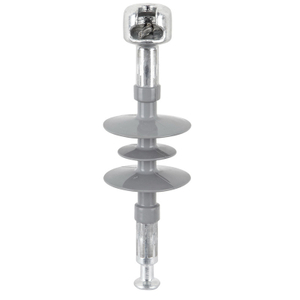

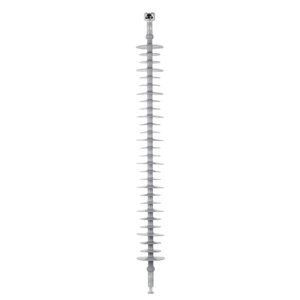

Aisladores compuestos de varilla larga hasta 500kV.

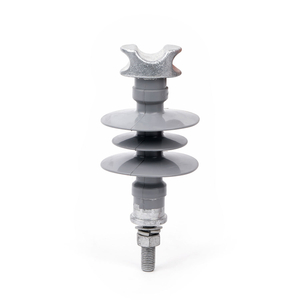

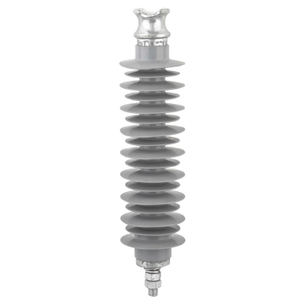

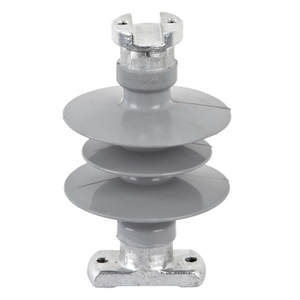

Aislador compuesto Pin hasta 36kV.

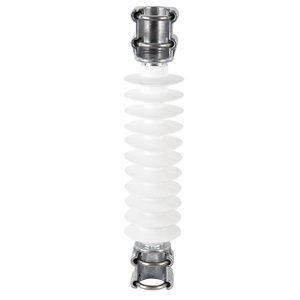

Aislador Post Composite hasta 252kV.
Poste de línea Aislador compuesto hasta 36kV.
1) La carcasa de caucho de silicona formada por inyección completa tiene buena hidrofobicidad, migración por caída y resistencia al suelo, así como excelentes propiedades de aislamiento eléctrico y resistencia al envejecimiento, lo que podría prevenir de manera efectiva los accidentes de descargas disruptivas de contaminación para garantizar el funcionamiento seguro de alta líneas de transmisión de tensión.
2) La varilla de resina epoxi reforzada con fibra de vidrio ECR modificada se utiliza ya que tiene buena resistencia a altas temperaturas, corrosión por tensión y ataque ácido, así como una acción de amortiguación fina, alta resistencia a la tracción (>1200Mpa) y resistencia a fallas por fluencia y fatiga, lo que efectivamente garantizar la calidad del aislamiento interno y la resistencia mecánica de los aisladores.
3) Los accesorios de los extremos se engarzan en una varilla de fibra de vidrio con una engarzadora de desplazamiento operada por voz. Los aisladores con esta técnica de engarce tienen una alta resistencia mecánica y una pequeña dispersión.
4) La ubicación de la conexión entre los accesorios de los extremos y las varillas se fusiona con la carcasa del cobertizo mediante el moldeo por inyección de caucho de silicona vulcanizado a alta temperatura general, ya que podría minimizar la interfaz.
5) La estructura de sello múltiple radial interna garantiza efectivamente una confiabilidad a largo plazo del sello alrededor de la conexión entre los accesorios y las varillas.
1 Estándar aplicable: IEC, ANSI, GB y otros estándares internacionales
2 Color normal del aislador compuesto: rojo, gris y blanco.
3 Diseño especial según requerimiento del cliente.
Parámetro técnico principal | |||||||
Modelo | espec.fied Carga mecánica (KN) | Espaciado H (mm) | Distancia de arco (> mm)) | Distancia mínima de fuga | Impulso tipo rayo Tensión soportada (>=KVp) | Tensión soportada de frecuencia industrial húmeda (>=KVr.ms) | modelo de fábrica |
CS70XZ-100/465 | 70 | 360 | 215 | 480 | 100 | 50 | FXBW-15/70 |
CS120XZ-100/465 | 120 | 400 | 215 | 480 | 100 | 50 | FXBW-15/120 |
CS70XZ-120/450 | 70 | 413 | 275 | 544 | 120 | 60 | FXBW-17.5/70 |
CS120XZ-120/450 | 120 | 513 | 275 | 544 | 120 | 60 | FXBW-17.5/120 |
CS70XZ-125/480 | 70 | 461 | 320 | 550 | 125 | 70 | FXBW-24/70(20mm/ KV) |
CS120XZ-125/480 | 120 | 490 | 320 | 550 | 125 | 70 | FXBW- 24/120(20mm/KV) |
CS70XZ-145/745 | 70 | 500 | 355 | 750 | 145 | 80 | FXBW-24/70(31mm/ KV) |
CS120XZ-145/745 | 120 | 529 | 355 | 750 | 145 | 80 | FXBW- 24/120(31mm/KV) |
CS70XZ-185/900 | 70 | 541 | 400 | 900 | 185 | 95 | FXBW-36/70 |
CS120XZ-185/900 | 120 | 570 | 400 | 900 | 185 | 95 | FXBW-36/70 |
CS70XZ-230/1120 | 70 | 610 | 455 | 1250 | 230 | 105 | FXBW-36/70(31mm/ KV) |
CS120XZ-230/1120 | 120 | 650 | 455 | 1250 | 230 | 105 | FXBW- 36/120(31mm/KV) |
CS70XZ-325/1815 | 70 | 860 | 710 | 2210 | 325 | 150 | FXBW-72.5/70 |
CS120XZ-325/1815 | 120 | 900 | 710 | 2210 | 325 | 150 | FXBW-72.5/120 |
CS70XZ-550/3150 | 70 | 1220 | 1055 | 3400 | 550 | 230 | FXBW-126/70 |
CS120XZ-550/3150 | 120 | 1255 | 1055 | 3400 | 550 | 230 | FXBW-126/120 |
CS120XZ-650/3625 | 120 | 1475 | 1270 | 4100 | 650 | 275 | FXBW-145/70 |
CS210XZ-650/3625 | 160 | 1654 | 1485 | 4495 | 650 | 250 | FXBW-145/160 |
CS120XZ-1050/6300 | 210 | 2550 | 2300 | 8500 | 1050 | 460 | FXBW-245/210 |
CS160XZ-1050/6300 | 160 | 2430 | 2200 | 7000 | 1050 | 400 | FXBW-252/160 |
CS120XZ-1425/9075 | 120 | 3180 | 2780 | 9880 | 1425 | 570 | FXBW-363/120 |
CS210XZ-1425/9075 | 210 | 3440 | 3000 | 10450 | 1425 | 570 | FXBW-363/210 |
CS120XZ-2250/13750 | 120 | 4450 | 4050 | 14100 | 2250 | 740 | FXBW-550/120 |
CS210XZ-2250/13750 | 210 | 4450 | 4050 | 13850 | 2250 | 740 | FXBW-550/210 |
