Los aisladores son un control de aislamiento especial que puede desempeñar un papel importante en las líneas aéreas de transmisión.En los primeros años, los aisladores se usaban principalmente para postes de telégrafo.Lentamente, se colgaron muchos aisladores en forma de disco en un extremo de la torre de conexión de cables de alto voltaje.Se utilizó para aumentar la distancia de fuga.Por lo general, estaba hecho de vidrio o cerámica y se llamaba aislante.Los aisladores no deben fallar debido a diversas tensiones electromecánicas causadas por cambios en el entorno y las condiciones de carga eléctrica; de lo contrario, los aisladores no tendrán un efecto significativo y dañarán el uso y la vida útil de toda la línea.
La función principal de los aisladores es lograr el aislamiento eléctrico y la fijación mecánica, para lo cual se especifican diversos requisitos de desempeño eléctrico y mecánico.Si bajo el voltaje de operación especificado, sobrevoltaje de rayo y sobrevoltaje interno, no hay ruptura o descarga disruptiva a lo largo de la superficie;bajo la carga mecánica especificada a largo y corto plazo, sin daños ni daños;bajo la máquina especificada, después de una operación a largo plazo bajo carga eléctrica y diversas condiciones ambientales, no se producirá un deterioro evidente;los accesorios de los aisladores no producirán una descarga de corona obvia bajo el voltaje de funcionamiento, para no interferir con la recepción de radio o televisión.Debido a que los aisladores son dispositivos ampliamente utilizados, también se requiere que sus accesorios de conexión sean intercambiables.Además, las normas técnicas de los aisladores también requieren diversas condiciones eléctricas, mecánicas, físicas y ambientales para probar el desempeño y la calidad de los aisladores de acuerdo a diferentes tipos y condiciones de uso.
Especificaciones
Aisladores de porcelana pin (ANSI BS)
1. voltaje: 23-69kv
2. distancia de fuga: 330-865 mm
3. peso: 3,7-13,5 kg
4.buen uso-mejor precio
Aisladores de porcelana pin (serie ANSI BS)
Resumen
1) Material: porcelana
2) Clase BS: P-11-Y P-15-Y P-20-Y P-33-Y
3) aisladores tipo pin para alta tensión
4)uso seguro
5) varios diseños disponibles
6) envío rápido y gran servicio
7)buena calidad y precio razonable

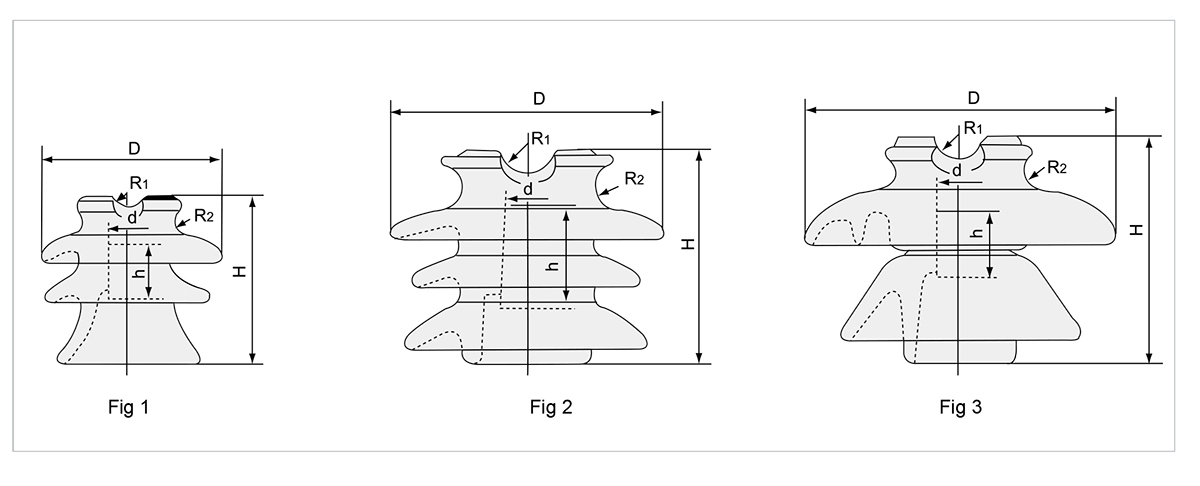

| Dimensiones principales y detalles estándar | ||||||
| Higo | 1 | 1 | 2 | 3 | ||
| Clase BS | P-11-Y | P-15-Y | P-20-Y | P-33-Y | ||
| Dimensiones principales (mm) | H | 133 | 137 | 195 | 244 | |
| h | 48 | 48 | 52.63 | 52.63 | ||
| D | 140 | 152 | 230 | 279 | ||
| d | 18.29 | 18.29 | 27.78 | 27.78 | ||
| R1 | 13 | 13 | 19 | 19 | ||
| R2 | 9.5 | 12.7 | 14.3 | 13 | ||
| Tensión nominal (kV) | 11 | 15 | 22 | 33 | ||
| Distancia de fuga (mm) | 240 | 298 | 432 | 630 | ||
| Voltaje mínimo de descarga disruptiva | Frecuencia de poder | seco (kV) | 75 | 80 | 100 | 135 |
| Húmedo (kV) | 45 | 55 | 60 | 85 | ||
| 50% Impulso | Positivo (kV) | 100 | 130 | 160 | 185 | |
| Negativo (kV) | 110 | 175 | 205 | |||
| Tensión soportada | Frecuencia industrial de un minuto | seco (kV) | 65 | 70 | 90 | 110 |
| Húmedo (kV) | 40 | 50 | 55 | 75 | ||
| pulso (kV) | 110 | 150 | ||||
| Radio- Influencia- Datos de Voltaje | Voltaje de prueba a tierra (kV) | 15 | 15 | 22 | 30 | |
| Máximo RIV a 1000kHz (uV) | 8000 | 8000 | 12000 | 16000 | ||
| Voltaje de punción de frecuencia industrial (kV) | 135 | 135 | 145 | 185 | ||
| Carga de falla en voladizo (kN) | 11 | 11 | 11 | 13 | ||
| Peso (kg) | 1.8 | - | - | 11.5 | ||
