Gwr-12
Resumen
GWR-12/36 AC al aire libre. El interruptor de desconexión de tipo de alta tensión de alto voltaje (interruptor de desconexión para cortos) se usa en el sistema de energía eléctrica con frecuencia nominal 50 / 60Hz, voltaje nominal 12 / 36kV. Su principal para hacer o romper el circuito en línea que suministra voltaje en equipos de sistemas de distribución de alto voltaje al aire libre. El interruptor de desconexión del tipo anti-contaminación se usa especialmente en un área contaminada grave. Le acuerda con los estándares de IEC62271-103: interruptores de alto voltaje.
Condición ambiental
Altitud: ≤1000m;
Temperatura ambiente: + 50 ℃ ~ -30 ℃;
Velocidad del viento: ≤35m / s;
Intensidad del terremoto: ≤8 grado;
Contaminación del aire: IV;
Espesor del hielo: ≤10mm;
Las ocasiones aplicables del interruptor de tipo normal deben liberarse de la reducción de la química, el polvo y otras cosas volátiles y cáusticas.

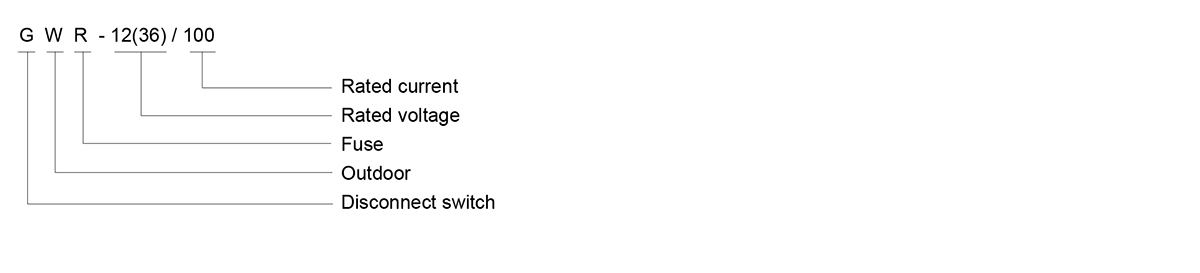

Modelo
Característica de la estructura
El interruptor de desconexión se compone de componentes de fusibles, marco y aislador de operación, contacto fijo, cuchilla de contacto y mecanismo de resorte de enlace.
Montaje de fusible de recorte: combine principalmente con la parte superior, hacia abajo, el contacto fijo y el contacto fijo, el arco de extinción del arco, el aislador y las piezas de soporte de montaje, durante el trabajo normal, el fusible que une la junta en movimiento del buje extintor del arco con un contactor móvil, el buje de extintor de arco está en Posición cerrada bajo la presión del contactor fijo.
Marco: la base se dobla de la lámina de acero, el eje con la cruz del brazo de tracción a través del centro del marco. Los orificios perforados en la base se utilizan para fijar el aislador Post.
Aislador de poste y operación: Anti-erose Post Aisleator.
Contactor fijo: Cuchilla de contacto hecha de placa de cobre roja, fijada en el aislador de postes y en el extremo plano de nivel extendido, ya que para conectar alambre y al revés de la curva conectada a ambos lados confiables con la cuchilla de contacto.
Cuchilla de contacto: está hecho de dos placas de cobre rojo de la sección rectangular, ambos extremos de la cuchilla de contacto conectados con resorte espiral para ajustar la presión de contacto.
El interruptor podría ser operado combinado con el mecanismo CS Montaje vertical en polos eléctricos dobles al aire libre.

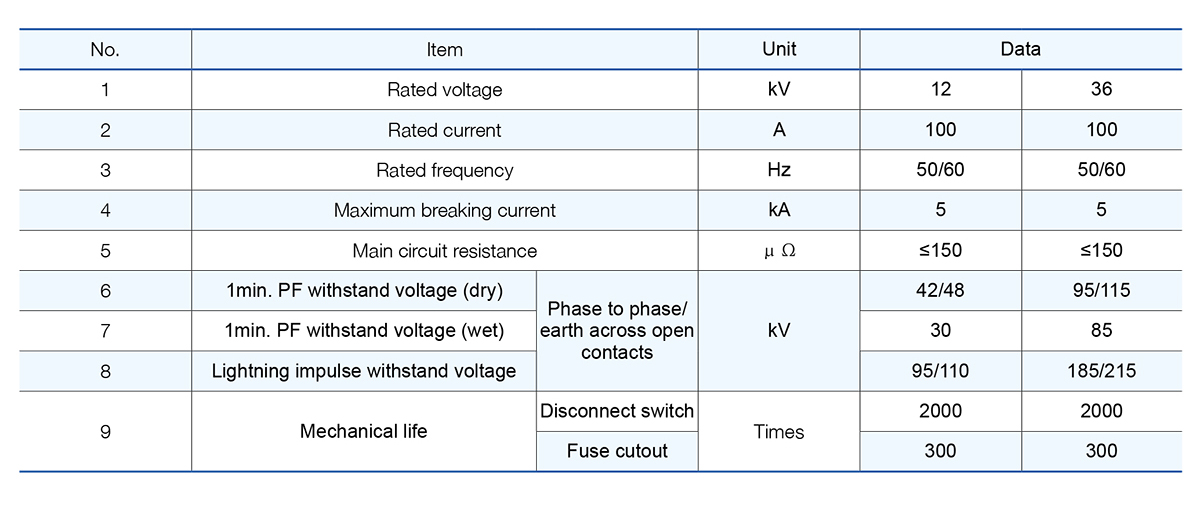

Especificación técnica

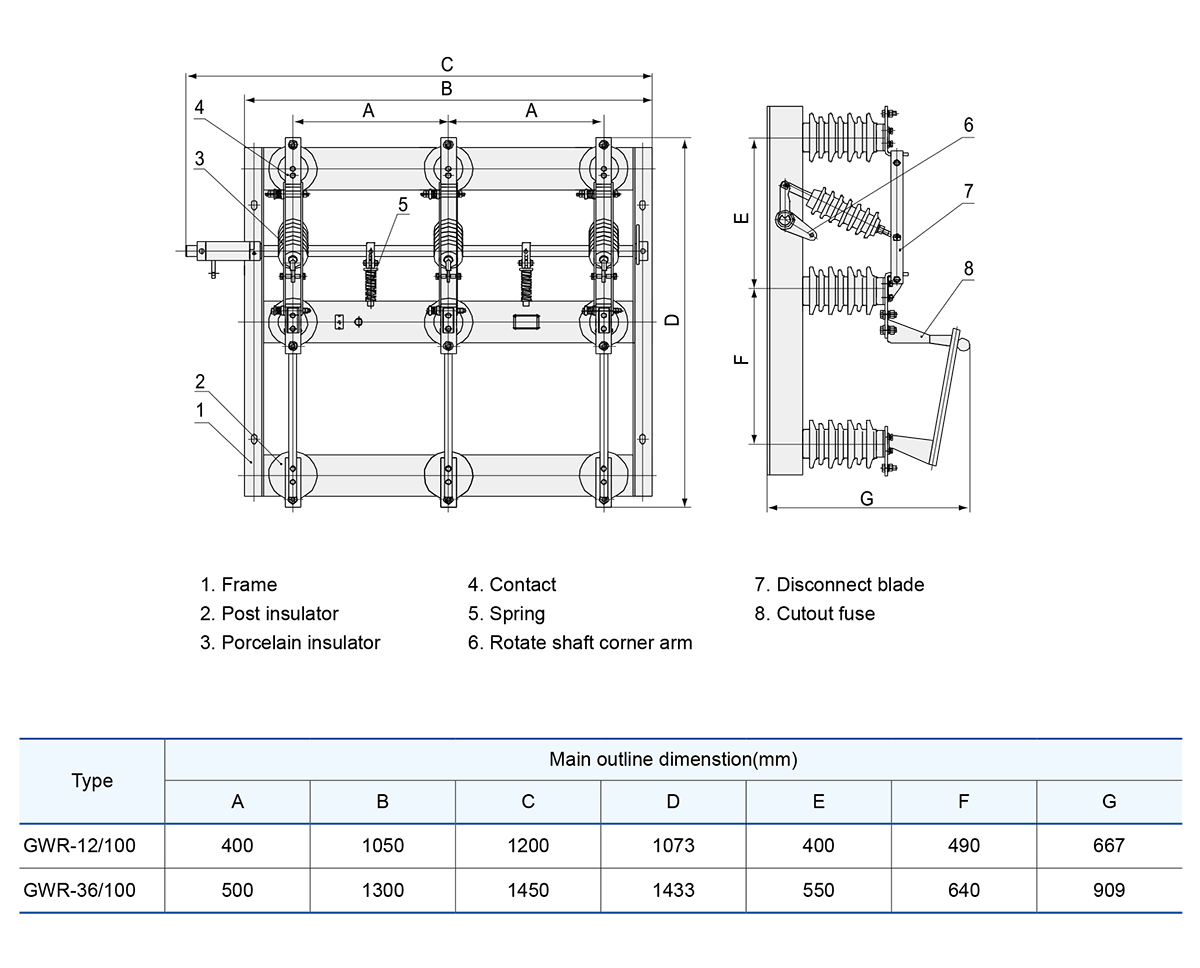

Dimensión del esquema
Resumen
GWR-12/36 AC al aire libre. El interruptor de desconexión de tipo de alta tensión de alto voltaje (interruptor de desconexión para cortos) se usa en el sistema de energía eléctrica con frecuencia nominal 50 / 60Hz, voltaje nominal 12 / 36kV. Su principal para hacer o romper el circuito en línea que suministra voltaje en equipos de sistemas de distribución de alto voltaje al aire libre. El interruptor de desconexión del tipo anti-contaminación se usa especialmente en un área contaminada grave. Le acuerda con los estándares de IEC62271-103: interruptores de alto voltaje.
Condición ambiental
Altitud: ≤1000m;
Temperatura ambiente: + 50 ℃ ~ -30 ℃;
Velocidad del viento: ≤35m / s;
Intensidad del terremoto: ≤8 grado;
Contaminación del aire: IV;
Espesor del hielo: ≤10mm;
Las ocasiones aplicables del interruptor de tipo normal deben liberarse de la reducción de la química, el polvo y otras cosas volátiles y cáusticas.
Modelo
Característica de la estructura
El interruptor de desconexión se compone de componentes de fusibles, marco y aislador de operación, contacto fijo, cuchilla de contacto y mecanismo de resorte de enlace.
Montaje de fusible de recorte: combine principalmente con la parte superior, hacia abajo, el contacto fijo y el contacto fijo, el arco de extinción del arco, el aislador y las piezas de soporte de montaje, durante el trabajo normal, el fusible que une la junta en movimiento del buje extintor del arco con un contactor móvil, el buje de extintor de arco está en Posición cerrada bajo la presión del contactor fijo.
Marco: la base se dobla de la lámina de acero, el eje con la cruz del brazo de tracción a través del centro del marco. Los orificios perforados en la base se utilizan para fijar el aislador Post.
Aislador de poste y operación: Anti-erose Post Aisleator.
Contactor fijo: Cuchilla de contacto hecha de placa de cobre roja, fijada en el aislador de postes y en el extremo plano de nivel extendido, ya que para conectar alambre y al revés de la curva conectada a ambos lados confiables con la cuchilla de contacto.
Cuchilla de contacto: está hecho de dos placas de cobre rojo de la sección rectangular, ambos extremos de la cuchilla de contacto conectados con resorte espiral para ajustar la presión de contacto.
El interruptor podría ser operado combinado con el mecanismo CS Montaje vertical en polos eléctricos dobles al aire libre.
Especificación técnica
Dimensión del esquema
