Estado de Disponibilidad: | |
---|---|

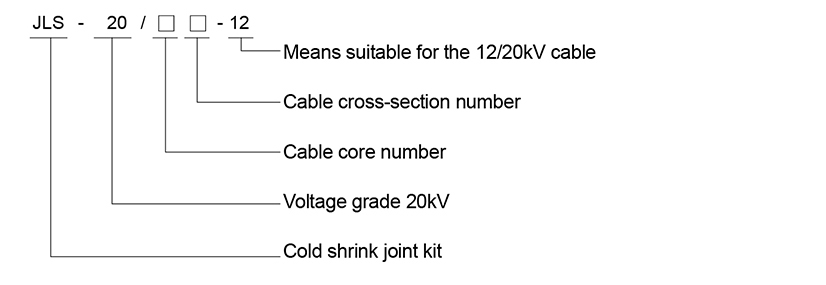

JLS-20/3 * 50-12
Técnica de encogimiento completo en frío:
Sin el trabajo de incendio y las herramientas especiales, simplemente tire de la mecha suavemente, se retraerá confiar en su propia elasticidad, por lo que se sujeta al cable detenidamente, cada especificación se puede aplicar a una variedad de diámetro de cable, una fuerte compatibilidad con el diámetro del cable.
Fiabilidad del aislamiento:
Usando el caucho de silicona líquida para asegurar un buen aislamiento y alta elasticidad. Mantenga siempre la presión radial constante en el cuerpo del cable después de la instalación, el cuerpo principal de aislamiento del producto y la unidad de control de estrés eléctrico preforma en su conjunto en fábrica, una pequeña capacidad de descarga parcial, \"respiración\" con cuerpo de cable simultáneamente.
Rendimiento estable:
Tubo de soporte utilizando soldadura por ultrasonidos, para garantizar la confiabilidad y estabilidad de los productos, tasa de deformación permanente de tracción y menor, mejorar el período de garantía de los productos.
Sellado confiable:
El cuerpo terminal se coordina con la manga de los dedos de la rama del encogimiento en frío, el tubo de aislamiento del encogimiento en frío y el tubo de sello terminal terminal en frío; Los kits de juntas intermedios adoptan con tres capas de tecnología de sellado impermeable, para garantizar un excelente rendimiento de la humedad de los accesorios.
Fácil para la instalación:
Instalación simple, operación conveniente, fácil de dominar. La distancia de pelado es corta y la demanda de espacio de instalación es poco tiempo, mientras que el tratamiento previo del cable. Método de conexión a tierra mediante el uso de resorte de fuerza constante para fijar el cable de tierra sin soldadura o alambre de cobre atado, y un extremo del suelo se ha comprimido con terminal, una instalación más conveniente, segura y confiable.
Ampliamente usado:
Resistencia a la contaminación, resistencia al envejecimiento, buena hidrófoba y tiene una excelente resistencia a la corrosión, resistencia al frío y resistencia al rayo ultravioleta, para garantizar el uso de rendimiento a largo plazo y estable. Especialmente adecuado para grandes alturas, fríos, húmedas, niebla de sal y áreas de contaminación pesadas
Parámetros de rendimiento principales del material de goma de silicona líquida
Número de serie. | Artículo | Valor | Estándar de prueba | |
Caucho de silicona aislante | Caucho de silicona conductora | |||
1 | Dureza JIS A | 40 ± 5 | 40 ± 5 | GB / T531 |
2 | Fuerza de tracción MPA | ≥ 6.5 | ≥ 6.5 | GB / T528 |
3 | Elongación en el descanso% | ≥ 650 | ≥ 650 | GB / T528 |
4 | Fuerza de desgarro n / mm | ≥ 30 | ≥ 30 | GB / T529 |
5 | Resistividad de volumen | ≥ 5.0 × 10 ^ 14 | ≤ 1.5 × 10 ^ 3 | GB / T1692 |
6 | Permitividad (50MHz) | 2.8-3.5 | GB / T1693 | |
7 | Valor tangente de pérdida dieléctrica | ≤ 0.01 | GB / T1693 | |
8 | Anti-seguimiento | ≥ 1A3.5 | GB / T6553 | |
9 | Fuerza dieléctrica kv / mm | ≥ 26 | GB / T1695 | |
10 | Conjunto de tensión | ≤ 10% |
Método de control de estrés confiable para accesorios de cable retráctil en frío
En la actualidad, hay dos tipos de modos de control de estrés, tales como cono de tensión y tubería de tensión en los accesorios de cable de alimentación de 35 kV y por debajo del voltaje. El uso del cono de estrés alivio la concentración de estrés del campo eléctrico, es el método más confiable y efectivo del punto de vista eléctrico. Cono de esfuerzo cortando el escudo de aislamiento para extender, hacer que su forma en forma de trompeta, mejore la distribución del campo eléctrico, reduzca la intensidad del campo eléctrico de la superficie de fractura de la capa semi-conductora exterior, mantenga la vida útil del cable. También es utilizar el método de control de cono de tensión para homogeneizar el campo eléctrico en el sistema de 110 kV o voltaje superior. Si elige el método del tubo de control de estrés, la dispersión del material es grande del tubo de control de estrés, las desventajas, como el rendimiento del producto, no es estable y la fuerza de retención es pequeña entre los accesorios y el aislamiento del cable, etc., por lo que elegimos la alta confiabilidad de Modo de control de cono de estrés. |
Estándar para las evaluaciones de cables de encogimiento en frío
GB11033 Requisitos ecográficos básicos de voltaje nominal no superior a 26/35 kV de accesorios de cable de alimentación.
Cable de alimentación aislado IEC60502 y sus accesorios de voltaje nominal 1 KV a 30 KV.
GB5589 Procedimiento de prueba de evaluaciones de cables.
GB9327 Procedimiento de prueba de cable de conductor de cable y articulación de conexión mecánica.
GB / T14315 Copiezas de compresión, terminal de aluminio y tubería de conexión para conductores de cables y cables.
JB7829El terminal de tipo contractible al aire libre y exterior para cables de alimentación de voltaje nominal no superior a 26/35 kV.
GB / T12706.4-2002 La cuarta parte del cable de alimentación aislado y sus accesorios de voltaje nominal 1 KV a 30 KV: Requisitos de prueba para los accesorios de cable de alimentación de voltaje nominal 6 kV a 35 kV.
JB / T 10740-2007 Cable de alimentación aislado Tipo abstracto frío Evaluaciones de voltaje nominal 6kV (um = 7.2kv) a 35kV (um = 40.5kv).
JB / T 8144-1995 Requisitos técnicos básicos para los accesorios de cable de alimentación de voltaje nominal no superior a 26 / 35kv.
GB311.1-1997 Coordinación de aislamiento para equipos de transmisión y transformación de alto voltaje.
GB / T 311.2-2002 Coordinación de aislamiento.
GB50150-2008 Estándar de prueba de aceptación para equipos eléctricos Instalación Ingeniería de equipos eléctricos.
DL / T 620-1997 Protección contra sobretensiones y coordinación de aislamiento para equipos eléctricos de CA.

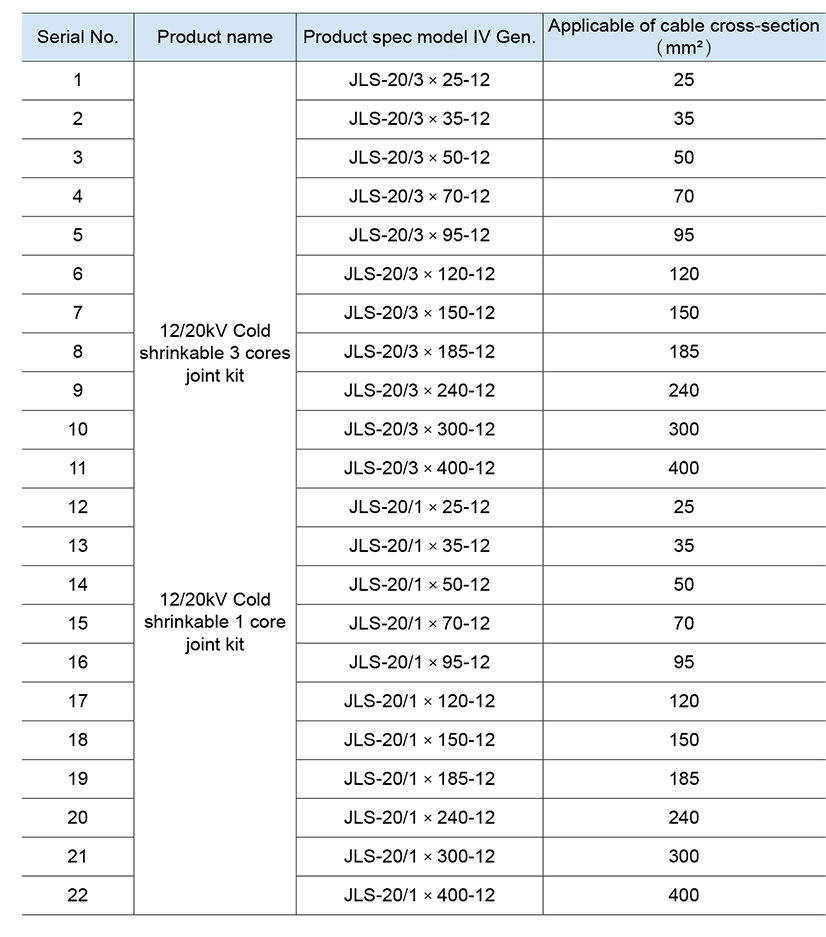

Rango de aplicaciones de producto
La aplicación de nuestros productos de la serie Shrinkable Frío fabricada: voltaje nominal 0.6 / 1 kV, sección nominal: 10-630 mm2 Núcleo individual, dos núcleos, tres núcleos, cuatro núcleos y cinco núcleos de polietileno con aislamiento de polietileno y cabestrato;
Voltaje nominal 8.7 / 10kV, 8,7 / 15kV, sección nominal: 25-630 mm2;
Voltaje nominal 12/20kv, 18/20kv, sección nominal: 25-400 mm2;
Voltaje nominal 21 / 35kV, 26 / 35kV, sección nominal: 50-500 mm2;
Núcleo único y tres núcleos de polietileno reticulado aislado y
Cable de potencia aislado de caucho.
Aplicación de entorno y condiciones.
Nivel de contaminación ambiental: área de nivel IV contaminada;
Las propiedades, como el nivel de aislamiento, la capacidad de transporte de corriente, la temperatura de trabajo a largo plazo y la temperatura de cortocircuito, etc. Todos cumplen con los requisitos técnicos de los cables de soporte. Ampliamente utilizado en los industriales de energía eléctrica, petróleo, química.
Ingeniería, mina, ferroviaria, acero, etc. Especialmente adecuado para la niebla de sal, frío severo, alto húmedo, y las ocasiones de uso desfavorable.
Técnica de encogimiento completo en frío:
Sin el trabajo de incendio y las herramientas especiales, simplemente tire de la mecha suavemente, se retraerá confiar en su propia elasticidad, por lo que se sujeta al cable detenidamente, cada especificación se puede aplicar a una variedad de diámetro de cable, una fuerte compatibilidad con el diámetro del cable.
Fiabilidad del aislamiento:
Usando el caucho de silicona líquida para asegurar un buen aislamiento y alta elasticidad. Mantenga siempre la presión radial constante en el cuerpo del cable después de la instalación, el cuerpo principal de aislamiento del producto y la unidad de control de estrés eléctrico preforma en su conjunto en fábrica, una pequeña capacidad de descarga parcial, \"respiración\" con cuerpo de cable simultáneamente.
Rendimiento estable:
Tubo de soporte utilizando soldadura por ultrasonidos, para garantizar la confiabilidad y estabilidad de los productos, tasa de deformación permanente de tracción y menor, mejorar el período de garantía de los productos.
Sellado confiable:
El cuerpo terminal se coordina con la manga de los dedos de la rama del encogimiento en frío, el tubo de aislamiento del encogimiento en frío y el tubo de sello terminal terminal en frío; Los kits de juntas intermedios adoptan con tres capas de tecnología de sellado impermeable, para garantizar un excelente rendimiento de la humedad de los accesorios.
Fácil para la instalación:
Instalación simple, operación conveniente, fácil de dominar. La distancia de pelado es corta y la demanda de espacio de instalación es poco tiempo, mientras que el tratamiento previo del cable. Método de conexión a tierra mediante el uso de resorte de fuerza constante para fijar el cable de tierra sin soldadura o alambre de cobre atado, y un extremo del suelo se ha comprimido con terminal, una instalación más conveniente, segura y confiable.
Ampliamente usado:
Resistencia a la contaminación, resistencia al envejecimiento, buena hidrófoba y tiene una excelente resistencia a la corrosión, resistencia al frío y resistencia al rayo ultravioleta, para garantizar el uso de rendimiento a largo plazo y estable. Especialmente adecuado para grandes alturas, fríos, húmedas, niebla de sal y áreas de contaminación pesadas
Parámetros de rendimiento principales del material de goma de silicona líquida
Número de serie. | Artículo | Valor | Estándar de prueba | |
Caucho de silicona aislante | Caucho de silicona conductora | |||
1 | Dureza JIS A | 40 ± 5 | 40 ± 5 | GB / T531 |
2 | Fuerza de tracción MPA | ≥ 6.5 | ≥ 6.5 | GB / T528 |
3 | Elongación en el descanso% | ≥ 650 | ≥ 650 | GB / T528 |
4 | Fuerza de desgarro n / mm | ≥ 30 | ≥ 30 | GB / T529 |
5 | Resistividad de volumen | ≥ 5.0 × 10 ^ 14 | ≤ 1.5 × 10 ^ 3 | GB / T1692 |
6 | Permitividad (50MHz) | 2.8-3.5 | GB / T1693 | |
7 | Valor tangente de pérdida dieléctrica | ≤ 0.01 | GB / T1693 | |
8 | Anti-seguimiento | ≥ 1A3.5 | GB / T6553 | |
9 | Fuerza dieléctrica kv / mm | ≥ 26 | GB / T1695 | |
10 | Conjunto de tensión | ≤ 10% |
Método de control de estrés confiable para accesorios de cable retráctil en frío
En la actualidad, hay dos tipos de modos de control de estrés, tales como cono de tensión y tubería de tensión en los accesorios de cable de alimentación de 35 kV y por debajo del voltaje. El uso del cono de estrés alivio la concentración de estrés del campo eléctrico, es el método más confiable y efectivo del punto de vista eléctrico. Cono de esfuerzo cortando el escudo de aislamiento para extender, hacer que su forma en forma de trompeta, mejore la distribución del campo eléctrico, reduzca la intensidad del campo eléctrico de la superficie de fractura de la capa semi-conductora exterior, mantenga la vida útil del cable. También es utilizar el método de control de cono de tensión para homogeneizar el campo eléctrico en el sistema de 110 kV o voltaje superior. Si elige el método del tubo de control de estrés, la dispersión del material es grande del tubo de control de estrés, las desventajas, como el rendimiento del producto, no es estable y la fuerza de retención es pequeña entre los accesorios y el aislamiento del cable, etc., por lo que elegimos la alta confiabilidad de Modo de control de cono de estrés. |
Estándar para las evaluaciones de cables de encogimiento en frío
GB11033 Requisitos ecográficos básicos de voltaje nominal no superior a 26/35 kV de accesorios de cable de alimentación.
Cable de alimentación aislado IEC60502 y sus accesorios de voltaje nominal 1 KV a 30 KV.
GB5589 Procedimiento de prueba de evaluaciones de cables.
GB9327 Procedimiento de prueba de cable de conductor de cable y articulación de conexión mecánica.
GB / T14315 Copiezas de compresión, terminal de aluminio y tubería de conexión para conductores de cables y cables.
JB7829El terminal de tipo contractible al aire libre y exterior para cables de alimentación de voltaje nominal no superior a 26/35 kV.
GB / T12706.4-2002 La cuarta parte del cable de alimentación aislado y sus accesorios de voltaje nominal 1 KV a 30 KV: Requisitos de prueba para los accesorios de cable de alimentación de voltaje nominal 6 kV a 35 kV.
JB / T 10740-2007 Cable de alimentación aislado Tipo abstracto frío Evaluaciones de voltaje nominal 6kV (um = 7.2kv) a 35kV (um = 40.5kv).
JB / T 8144-1995 Requisitos técnicos básicos para los accesorios de cable de alimentación de voltaje nominal no superior a 26 / 35kv.
GB311.1-1997 Coordinación de aislamiento para equipos de transmisión y transformación de alto voltaje.
GB / T 311.2-2002 Coordinación de aislamiento.
GB50150-2008 Estándar de prueba de aceptación para equipos eléctricos Instalación Ingeniería de equipos eléctricos.
DL / T 620-1997 Protección contra sobretensiones y coordinación de aislamiento para equipos eléctricos de CA.
Rango de aplicaciones de producto
La aplicación de nuestros productos de la serie Shrinkable Frío fabricada: voltaje nominal 0.6 / 1 kV, sección nominal: 10-630 mm2 Núcleo individual, dos núcleos, tres núcleos, cuatro núcleos y cinco núcleos de polietileno con aislamiento de polietileno y cabestrato;
Voltaje nominal 8.7 / 10kV, 8,7 / 15kV, sección nominal: 25-630 mm2;
Voltaje nominal 12/20kv, 18/20kv, sección nominal: 25-400 mm2;
Voltaje nominal 21 / 35kV, 26 / 35kV, sección nominal: 50-500 mm2;
Núcleo único y tres núcleos de polietileno reticulado aislado y
Cable de potencia aislado de caucho.
Aplicación de entorno y condiciones.
Nivel de contaminación ambiental: área de nivel IV contaminada;
Las propiedades, como el nivel de aislamiento, la capacidad de transporte de corriente, la temperatura de trabajo a largo plazo y la temperatura de cortocircuito, etc. Todos cumplen con los requisitos técnicos de los cables de soporte. Ampliamente utilizado en los industriales de energía eléctrica, petróleo, química.
Ingeniería, mina, ferroviaria, acero, etc. Especialmente adecuado para la niebla de sal, frío severo, alto húmedo, y las ocasiones de uso desfavorable.
