Si alguna vez tuvo que trabajar en un proyecto en el que necesitaba conectar dos cables, es muy probable que haya tenido que trabajar con uniones de cables. Estos componentes contribuyen en gran medida a mantener el flujo de electricidad cuando los cables se rompen, y su trabajo es fundamental para garantizar la integridad de su conexión.
En este artículo, veremos rápidamente las uniones de cables, los tipos disponibles y cómo tomar la decisión correcta al decidir.

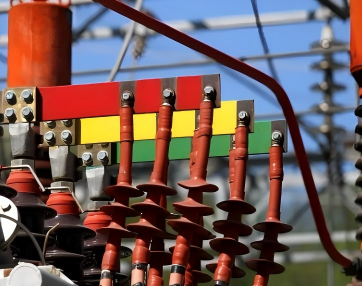

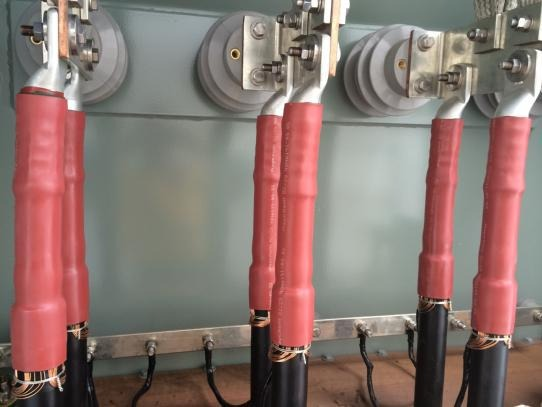

En sus términos más simples, una unión de cables es un componente de conexión eléctrica que se forma cuando dos o más cables eléctricos se unen físicamente.
Dado que estas conexiones físicas pueden conducir a diferentes resultados, el trabajo de un empalme de cables es garantizar que la electricidad fluya de forma continua y segura. La mayoría de las uniones de cables se utilizan cuando es necesario bifurcar o extender cables, especialmente en telecomunicaciones, distribución de energía o aplicaciones industriales.
Se prefiere especialmente una unión de cables de alta calidad porque puede realizar varias funciones importantes, incluidas las siguientes:
Garantizar la continuidad del aislamiento: una junta ideal mantiene el flujo de corriente y al mismo tiempo mantiene la integridad del aislamiento para evitar fugas.
Extensión de cables: las uniones de cables también mantienen los cables unidos cuando la distancia de aislamiento necesaria es demasiado larga para el cable disponible.
Reparación de daños en el cable: cuando note que una parte del cable se ve comprometida, puede usar una junta de cable para restaurarlo sin tener que reemplazarlo todo.
Protección del cable: Los empalmes de cables modernos cuentan con características que les permiten soportar niveles considerables de tensión y estrés físico.
Para comprender realmente los tipos de uniones de cables disponibles, primero debemos desglosar estos componentes según clasificaciones específicas:
Al considerar el nivel de voltaje al que tendrán que enfrentarse las uniones, podemos dividirlos en lo siguiente:
Estas uniones de cables se utilizan principalmente para sistemas que no superan 1 kV. Para cableado residencial y redes de distribución de bajo voltaje, son perfectos.
Se trata de empalmes de cables construidos para manejar redes entre 1 kV y 33 kV. Proporcionan un mejor aislamiento y control de tensiones, así como mejores técnicas de sellado.
Luego, tenemos los empalmes de cables que operan en sistemas de transmisión de energía de alta demanda que tienen una potencia nominal muy superior a 33 kV. Estas uniones de cables vienen con mejores materiales de aislamiento, la capacidad de aliviar la tensión y procesos de instalación precisos que los ayudan a manejar estas cargas eléctricas masivas.
Aquí tienes dos categorías principales a considerar:
Estas uniones se utilizan en cables que se colocan sobre cables y otros espacios elevados. Por su ubicación, es importante que resistan la exposición al sol, la lluvia, el viento y los cambios rápidos de temperatura.
Todo lo contrario de sus homólogos aéreos, los empalmes de cables subterráneos están enterrados bajo tierra. Por lo tanto, necesitan una prevención óptima de la humedad y resistencia tanto a la presión como a los productos químicos del suelo.
Finalmente, podemos clasificar los empalmes de cables en función del material de su conductor:
Para cables con conductores de cobre, estas uniones son perfectas. Proporcionan una conductividad impresionante, así como la resistencia mecánica necesaria para manejar redes de alta resistencia.
Las uniones de cables utilizadas con conductores de aluminio necesitarán técnicas de unión y compuestos especiales que puedan resistir la oxidación y mantener la estabilidad del contacto en todo momento.
A lo largo de los años, se han desarrollado diferentes tipos de uniones de cables en respuesta a las cambiantes demandas de generación de energía. En esta sección, analizaremos más de cerca los principales tipos de uniones de cables, así como lo que hace que cada opción sea única.
Para empezar, consideremos las uniones rectas. Conocidos por algunos como uniones en línea, estos son, con diferencia, el tipo de unión de cables más común. Están diseñados para conectar dos extremos de un cable en un camino recto y se utilizan principalmente para extender la longitud de un cable existente o reparar una sección dañada sin la necesidad de adquirir un cable nuevo.
Principalmente, las uniones de cables rectos están diseñadas para:
Asegurar la continuidad en la conexión eléctrica.
Restaurar los niveles de aislamiento a los que tenía el cable original.
Proyecto contra el medio ambiente y los efectos de la tensión
Dónde se utilizan:
Las juntas rectas se utilizan principalmente en sistemas de distribución de baja y media tensión. También puede encontrarlos en sistemas de energía industriales, proyectos de alumbrado público y más. Puede utilizarlos tanto para líneas eléctricas subterráneas como aéreas y contar con ellos para proporcionar un uso perfecto en largas distancias.
Las uniones derivadas o en T tienen un diseño único que le permite conectar una nueva línea de cable directamente a un alimentador principal existente. Este esquema crea una conexión derivada con forma de 'T', por lo que le da su nombre a la unión y le permite distribuir energía eléctrica a diferentes ubicaciones, todo desde la misma fuente.
Con las juntas en T, puedes:
Garantizar flexibilidad en la expansión de la red
Proporcionar distribución de energía en diferentes direcciones.
Obtenga un aislamiento sólido y reduzca las pérdidas eléctricas al derivar de circuitos de alta carga.
Las uniones son famosas en las redes de distribución eléctrica, particularmente en entornos urbanos donde es necesario dirigir la energía a edificios, servicios públicos y otras subestaciones.
Las juntas de transición están construidas especialmente para conectar cables que tienen diferentes tipos de aislamiento o construcción. Por ejemplo, cuando necesita conectar un cable de polietileno reticulado (XPLE) a un cable aislado con papel y cubierto de plomo (PILC), esta es la unión que desea utilizar.
Gracias a su diseño único, las juntas de transición ayudan a gestionar adecuadamente las diferentes propiedades aislantes y ofrecen dispositivos de control de tensiones en los campos eléctricos. Las juntas también se centran en reducir la entrada de humedad y las interacciones químicas entre los materiales.
En cuanto a sus aplicaciones, las juntas de transición se pueden utilizar para:
Actualice las redes eléctricas, especialmente cuando no puede reemplazar todos los cables a la vez
Integre cables modernos con infraestructura eléctrica más antigua
Modernizar las redes de AT y MT
Se trata esencialmente de uniones de cables tradicionales que se rellenan con una resina o un compuesto aislante similar a un gel para evitar la entrada de humedad en la unión. Son increíblemente resistentes a la humedad, con su diseño simple que aún funciona bastante bien en ambientes húmedos.
En cuanto a su aplicación, vemos estas juntas aislantes utilizadas en:
Conexiones de telecomunicaciones
Instalaciones eléctricas subterráneas.
Entornos propensos a inundaciones
La junta termorretráctil es uno de los tipos de uniones de cables más comunes en el mundo actual. Estas uniones utilizan tubos dedicados que forman una contracción ajustada alrededor del cable tan pronto como se aplica calor, dejándolo con un sello protector estable que evita la entrada externa.
En una junta termorretráctil, puede tener componentes como tubos aislantes termorretráctiles, una funda protectora en la parte exterior, tubos de control de tensión e incluso un engarce conductor. Con esta construcción, obtienes las siguientes ventajas:
Sellado y aislamiento óptimos
Fuerte resistencia a los elementos ambientales, desde la humedad hasta la luz ultravioleta y más.
Una construcción liviana que puedes transportar fácilmente
Aún mejor, la junta termorretráctil funciona tanto en instalaciones interiores como exteriores. A los técnicos les encantan porque son fáciles de instalar y los utilizan desde proyectos subterráneos hasta subestaciones de distribución y más.
También disponemos de juntas termocontraíbles, que ofrecen una alternativa más segura y contemporánea a la junta termocontraíble. Estas uniones están hechas de tubos elásticos que se mantienen en su lugar mediante un núcleo. Cuando sacas el núcleo, todo el tubo se encoge naturalmente sobre el cable, lo que significa que no necesitas calor adicional.
Con esta construcción, las juntas termorretráctiles proporcionan:
No es necesaria una fuente de calor ni una llama abierta.
Ideal para entornos peligrosos
Instalación más rápida y consistente
Dónde se utilizan:
La mayoría de las veces se utilizan juntas termorretráctiles en instalaciones en las que no se pueden utilizar herramientas térmicas debido a las normas de seguridad. También puedes utilizarlos en ambientes muy fríos donde una junta termocontraíble no es tan práctica. Entonces, todo, desde minas hasta instalaciones petroquímicas y más, entra en esta categoría.
En las juntas de poliuretano y resina se coge la conexión y se coloca en un molde. Luego, se rellena con una resina aislante fuerte que forma una capa protectora alrededor de la junta después de que se lleva a cabo el proceso de curado.
La construcción es ventajosa porque:
es increiblemente fuerte
Puede trabajar en diferentes condiciones abrasivas.
Resiste fuertemente la humedad y otras formas de estrés externo.
Aplicaciones generales:
Las uniones de cables de resina funcionan para redes enterradas de baja o media tensión. También puede utilizarlos para revestir cables submarinos y otras aplicaciones industriales donde se utilizará maquinaria pesada.
Dado que se curan formando un bloque sólido, estas juntas ofrecen una impresionante viabilidad a largo plazo, incluso en entornos subterráneos presurizados.
Al seleccionar un empalme de cable, debe tener mucho cuidado para garantizar la confiabilidad, la seguridad y el tipo de rendimiento que desea a largo plazo. Elegir la junta incorrecta puede provocar fallas eléctricas graves, así que tenga cuidado con los siguientes factores al seleccionarla.
Antes que nada, debe considerar la clasificación de voltaje general del sistema. Cada empalme de cable está diseñado específicamente para manejar niveles de voltaje particulares:
Uniones de baja tensión (BT): las uniones de cables de BT suelen tener una clasificación de hasta 1 kV. Se utilizan principalmente en aplicaciones residenciales y comerciales ligeras.
Empalmes de media tensión (MT): a diferencia de los empalmes de cables de BT, los empalmes de cables de MT tienen una clasificación de entre 1 kV y alrededor de 33 kV. Para subestaciones, redes de distribución urbana, fábricas, etc., los empalmes de cables de MT son ideales para usted.
Uniones de alto voltaje (HV): las uniones de cables de HV están clasificadas para cualquier tensión superior a 33 kV. Esto significa que puede utilizar uniones de cables de alta tensión para transmisión de energía, redes subterráneas y otras aplicaciones de servicio pesado.
También es necesario considerar las características físicas del cable. Principalmente, céntrese en:
Tamaño del cable: si trabaja con un conductor más grande, necesita una unión que también pueda soportar cargas de corriente masivas y tensiones mecánicas. De hecho, algunas de estas uniones pueden venir con diferentes opciones de conectores y tamaños de engarce para adaptarse a múltiples diámetros.
Material conductor: necesitarás utilizar diferentes técnicas de unión si trabajas con cables de aluminio o cobre. Por ejemplo, el aluminio es propenso a la oxidación, lo que significa que necesitará compuestos y conectores que resistan la oxidación para seguir conduciendo.
Al elegir una junta que funcione tanto con el material como con el tamaño del conductor, puede garantizar una conexión eléctrica confiable y reducir el riesgo de sobrecalentamiento.
Si necesita un cable para su asignación, como un conducto subterráneo o una planta industrial, debe asegurarse de que la junta pueda soportar fácilmente aceite, humedad, agentes corrosivos y más.
Para casos como estos:
Elija juntas rellenas de resina o poliuretano, ya que resisten los productos químicos y la fuerza mecánica.
Las juntas termorretráctiles y en frío también son excelentes porque tienen mecanismos adicionales para evitar la entrada de agua.
Para instalaciones subterráneas, las juntas rellenas de maceta o gelatina funcionan bien para proteger sus componentes.
Finalmente, tenga en cuenta las necesidades de mantenimiento esperadas. Esto le permite elegir una junta que equilibre la facilidad de mantenimiento y la durabilidad a largo plazo en todos los ámbitos.
Juntas permanentes: Las juntas de resina, poliuretano o termorretráctiles tienden a durar más y ofrecen facilidad de mantenimiento.
Juntas reutilizables o de fácil mantenimiento: Le resultará mucho más fácil inspeccionar juntas termocontraíbles o juntas mecánicas modulares. Por lo tanto, para una instalación temporal, es posible que desee considerar estos.
Costo versus durabilidad: como de costumbre, tendría que pagar más por juntas de alta calidad. Pero, considerando que no necesitarán mucha reparación o mantenimiento, valen la pena.
Las uniones de cables son una parte importante de cualquier conexión eléctrica segura, especialmente cuando se trata de varios cables. Sin embargo, conocer el tipo correcto, así como los factores a considerar al elegir, le permitirá ahorrar mucho.
¿Quieres aprender más? Nosotros en Haivol Electrical siempre estamos aquí para ayudarlo. ¡Comuníquese con nosotros hoy !
Sí, pero necesitará una junta de transición que pueda conectar cables de diferentes tipos o materiales de aislamiento. Esto le permite optimizar la compatibilidad del aislamiento y mantener el flujo de corriente.
La vida útil de un empalme de cable dependerá de su tipo, la calidad del aislamiento y el entorno en el que lo instale. Las juntas de alta calidad pueden durar fácilmente entre 20 y 30 años, aunque factores como la exposición a productos químicos y la humedad también pueden afectar su vida útil.
Problemas como aislamiento defectuoso y conexiones sueltas son menores y no serán un problema de solucionar, especialmente para las uniones de cables de baja tensión. Pero, por motivos de seguridad y confiabilidad, especialmente cuando se trata de uniones de cables de MT y de alta tensión, recomendamos reemplazar toda la unión por motivos de seguridad.
