JCQ-3(E)
El monitor de pararrayos JCQ-3E está conectado en serie con el pararrayos a continuación, se puede usar para registrar la cantidad de veces que una acción de pararrayos, pero también mediante un pararrayos de miliamperímetro del dispositivo de monitoreo de corriente de fuga a la tensión de funcionamiento.Pararrayos para 220KV y por debajo del grado, las condiciones ambientales del sitio con el mismo pararrayos está conectado, no es adecuado para una contaminación grave y un lugar de choque severo;la hoja de la válvula de óxido de zinc, las propiedades eléctricas mejoran considerablemente.
1. Adecuado para interiores o exteriores.
2.Temperatura ambiental(-40~+40)℃。
3. La altitud no supera los 2000 m.
4.La frecuencia de alimentación (48 ~ 62) Hz.
5.Ningún lugar de vibración severa.
1. Principio eléctrico
Monitor de pararrayos como placa de válvula de muestreo, silicona rectificador de puente, un condensador de alto voltaje, contador electromagnético, componentes miliamperímetros.Es el uso de la corriente de descarga del pararrayos, la placa de la válvula (resistencia no lineal), el voltaje generado por el puente rectificador de silicio, la carga en el capacitor, la descarga al contador electromagnético, cada registro a la vez, para lograr registrar los tiempos de acción del pararrayos.
2. Este producto utiliza una carcasa de acero inoxidable de alta calidad, tiene una buena protección contra la corrosión;el rendimiento de sellado es bueno, no se ve afectado por el entorno externo.El elemento interno tiene buenas propiedades antienvejecimiento, puede ser aplicable a la operación del sistema de energía.El monitor de pararrayos tipo JCQ-3E utiliza una pantalla digital de 2 bits, la pantalla es clara, fácil de observar;es propicio para la frecuencia a corto plazo por registro completo de pararrayos.
| Técnico parámetros | 8/20 μs limite superior operando actual | 8/20 μs límite inferior operando actual | 2ms rectangular actual | 4/10 μs impulso | residual voltaje en nominal descargar actual |
| JCQ-3E | 10KA | 50A | 1200A | 100KA | por debajo de 2.5KV |

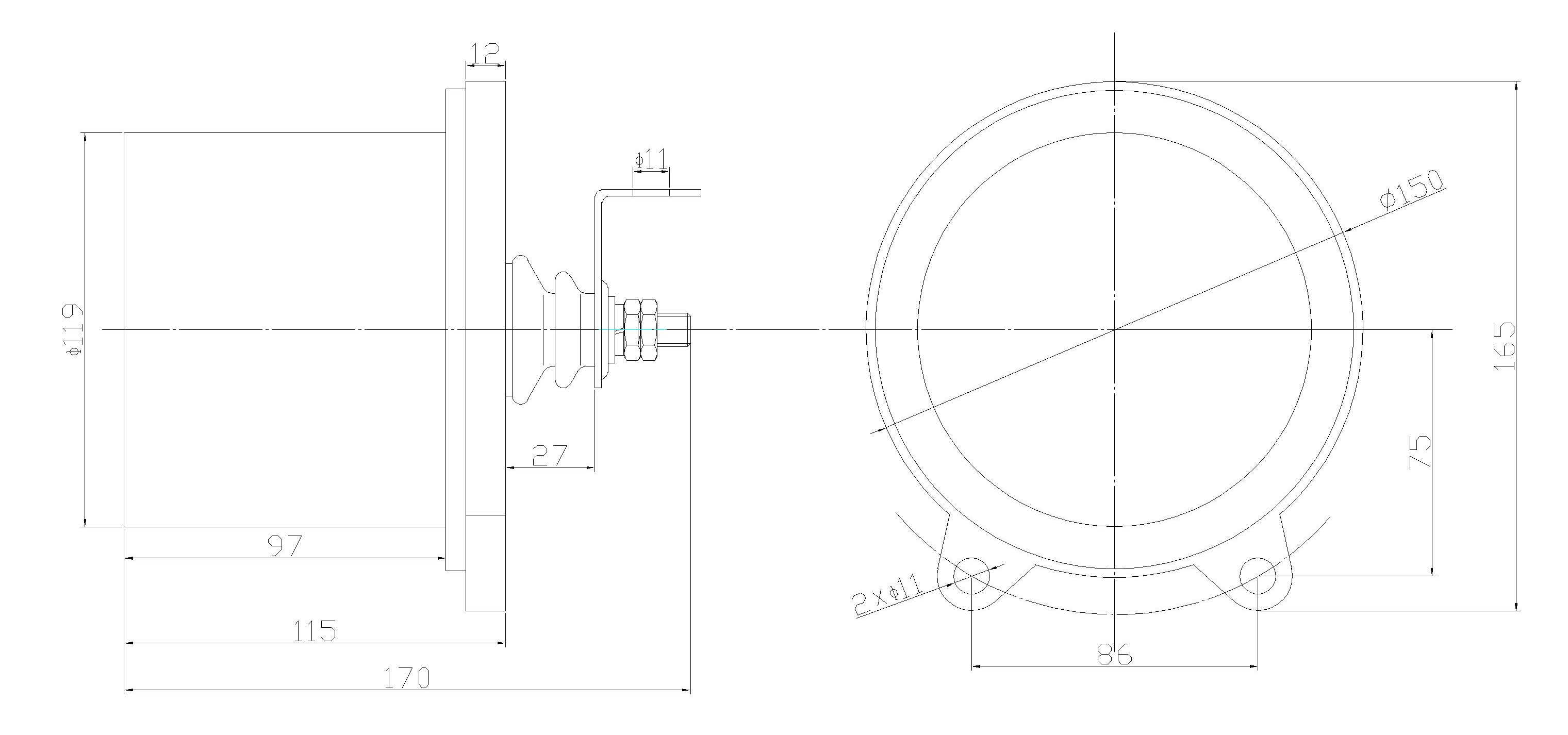

Instale un contador con referencia a su figura general.El contador debe conectarse en serie entre el pararrayos y tierra, es decir, se conecta en paralelo con las bridas de los dos terminales del pedestal aislante de un pararrayos.Cuando instale un mostrador, primero debe raspar la pintura en la superficie de los dos orificios de la lámpara (Φ11) que se encuentra en la brida del mostrador para asegurarse de que estén bien conectados.Y luego fije el mostrador cerca del pedestal de un pararrayos con un perno de M10x40, que es un lugar donde es fácil observarlo niveladamente.También es como terminal puesto a tierra.Luego, conecte el extremo del cable conductor de alta tensión a la barra colectora en la brida superior del pedestal de aislamiento de un pararrayos con un perno de Ml0x30.Verifique el mostrador después de terminar la instalación y no debe ser una pendiente clara.Debe ajustarlo bien con referencia a la cláusula 4.2, si el indicador de un contador no apunta a '0'.Entonces puede ponerse en funcionamiento.No debe perder la tuerca M10 que está pintada de rojo y los seis tornillos M6x20 en el pedestal para evitar destruir el sello.La dimensión general y la posición de instalación de un contador se indican a continuación.
4.1) El usuario debe hacer un simple Experimento puntual en un contador antes de su funcionamiento y después de su funcionamiento durante uno o dos años.
4.2) Una forma sencilla de probar la característica de funcionamiento de un contador: necesita un megóhmetro para 500V y un condensador para 600V 10μF.
Procedimiento de prueba:
Primero cargue el condensador girando el megóhmetro.Corta el circuito de carga cuando se cargue constantemente con la condición de que mantengas el megóhmetro girando.Luego haga que el condensador que se ha cargado bien descargue una vez los dos terminales de la bobina del contador, para que el contador cuente una vez.Debes continuar haciendo el experimento diez veces.El contador es bueno si puede funcionar con normalidad y de forma fiable cada vez.Si no es así, es posible que el contador no funcione o su sensibilidad sea menor, necesita revisión o reparación.
4.3) Si su indicador no apunta a '0', también puede considerar el número original en el contador como su número cardinal para contar y luego sumar los tiempos totales de operación de un pararrayos.
