Seccionador de pararrayos de óxido de metal

Como accesorio especial del pararrayos, el seccionador se utiliza en conexión en serie con el pararrayos. El propósito es utilizar la corriente de cortocircuito de frecuencia industrial para hacer que el seccionador actúe cuando el pararrayos falla anormalmente, de modo que la terminación de puesta a tierra del seccionador se desconecta automáticamente, y el pararrayos está fuera de servicio para evitar una mayor expansión del accidente, y da la visibilidad del pararrayos defectuoso, lo cual es conveniente para el personal de mantenimiento y encuentra fallas para mantenimiento y reemplazo.Cuando el pararrayos está en estado de funcionamiento normal, el seccionador no actúa y tiene una baja impedancia, lo que no afecta el estado de funcionamiento original del sistema y del pararrayos.Las funciones de protección garantizan un suministro de energía ininterrumpido, de modo que el descargador de sobretensiones realmente cumpla con los requisitos de uso 'sin mantenimiento'.En países extranjeros, como Europa y los Estados Unidos, Japón, el Sudeste Asiático y otros países y regiones, los pararrayos de tipo distribución, los pararrayos de tipo central eléctrica y los pararrayos de tipo línea que operan en la red eléctrica generalmente utilizan seccionadores.De acuerdo con el principio de uso y rendimiento, el seccionador se divide en un seccionador de fusión térmica y un seccionador de explosión térmica.El seccionador de fusión térmica utiliza la corriente de cortocircuito que fluye a través del pararrayos defectuoso para fusionar el fusible de aleación (o soldadura) en el seccionador para lograr el propósito de la desconexión.El arco se genera en el dispositivo y el elemento de explosión térmica se detona para lograr el propósito de la separación.
Estado de Disponibilidad:
  • TL-02

     El nuevo tipo de seccionador producido por nuestra empresa tiene las características de acción rápida y la capacidad de soportar el impacto de corriente y la carga de acción especificados.Todos los parámetros técnicos cumplen con los requisitos de la norma IEC 60099-4:2014 Descargadores de sobretensiones – Parte 4: Descargadores de sobretensiones de óxido metálico sin brechas para los estándares de sistemas de CA.


Ventajas destacadas:

1. Amplio rango de corriente de funcionamiento

Se puede desconectar no solo con una gran corriente de falla de frecuencia eléctrica (>50 A), sino también con una pequeña corriente de falla (50 mA).

2. La velocidad de desconexión es rápida

Puede combinarse con la función de reconexión del interruptor automático, no solo para varios niveles de voltaje y varios tipos de pararrayos, sino también para diferentes sistemas de puesta a tierra (sistemas de puesta a tierra y de puesta a tierra neutrales).

3. Alto rendimiento de resistencia al impulso.

Sin acción bajo una onda cuadrada de 2 ms y un impacto de alta corriente de 4/10 μs.

4. Alta resistencia mecánica y buen rendimiento de sellado.

Se puede usar con pararrayos por debajo de 36KV y también se puede usar con pararrayos de 36~220KV.

5. Fácil de instalar y reemplazar

La interfaz externa roscada es confiable y conveniente para conectarse con el pararrayos en serie, y el reemplazo es extremadamente conveniente.

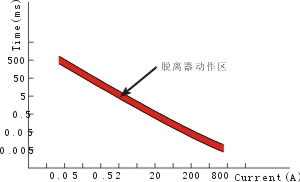

Tiempo versus características actuales


Corriente (A)

0.05 0.5 2 20 200 800

Veces)

300

-

400

50

-

70

4

-

6

0.4

-

0.5

0.03

-

0.04

0.008

-

0.015


Rendimiento de resistencia a la corriente de impulso

Modelo

TLB-400

TLB-800

Observación

Resistencia a impulsos de corriente de larga duración de 2 mS (A)

400 800

ninguna acción

Resistencia a impulsos de alta corriente de 4/10 μS (kV)

100 100

Método de instalación

Los pararrayos con niveles de tensión inferiores a 36 KV se instalan con soportes aislantes.El pararrayos se fija con un soporte aislante y el seccionador se instala en el terminal inferior del pararrayos.El cable de conexión a tierra está hecho de alambre de cobre suave trenzado con una longitud de aproximadamente 3000 mm para garantizar que el cuerpo del pararrayos tenga suficiente distancia de aislamiento después de la separación.
